Gilių griovelių rutulinių guolių charakteristikos ir naudojimo būdai, kampiniai kontaktiniai rutuliniai guoliai ir traukos rutuliniai guoliai

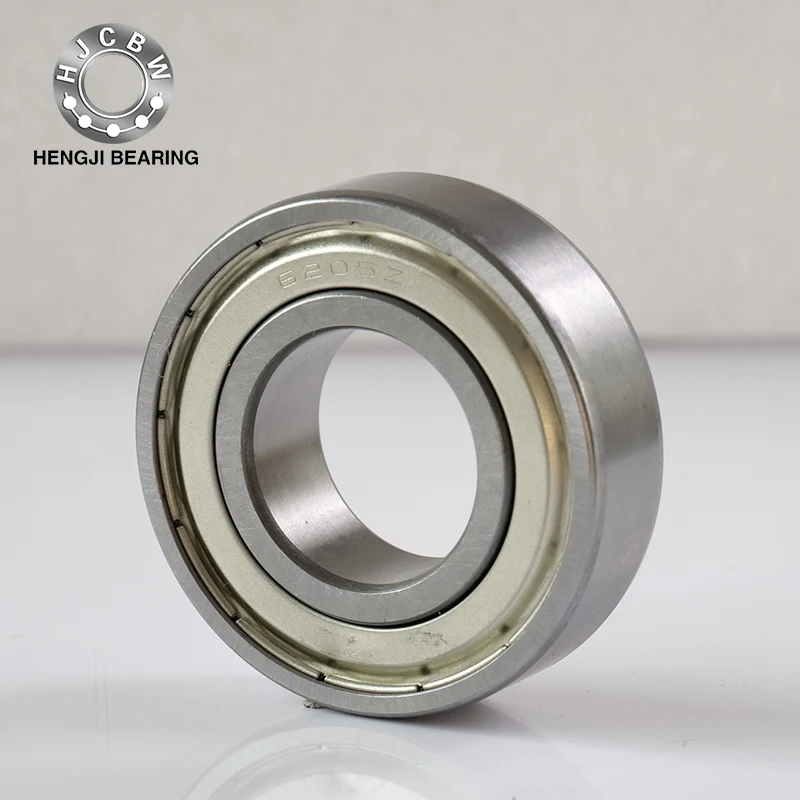

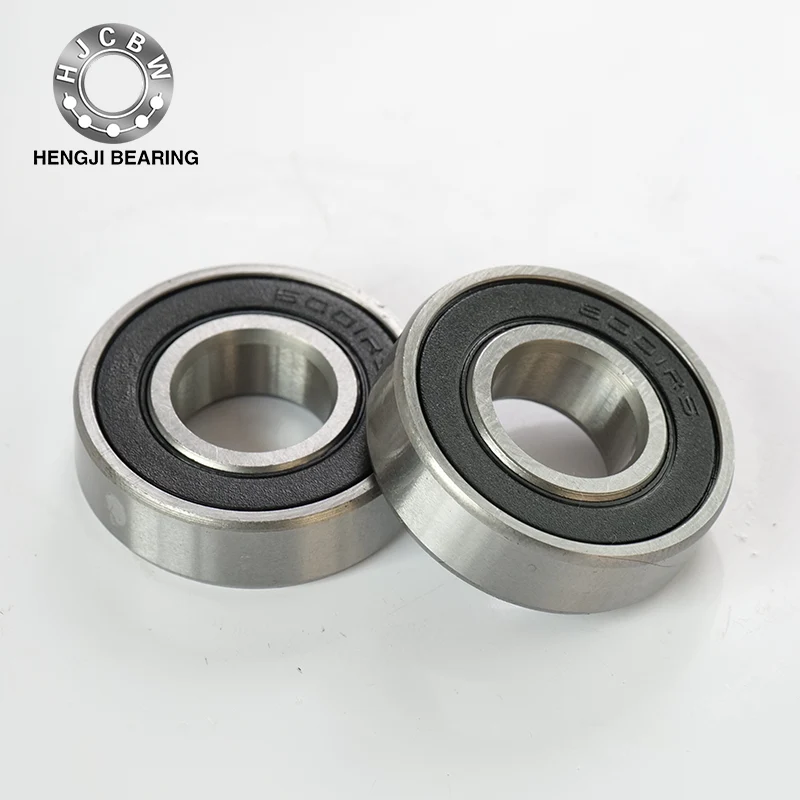

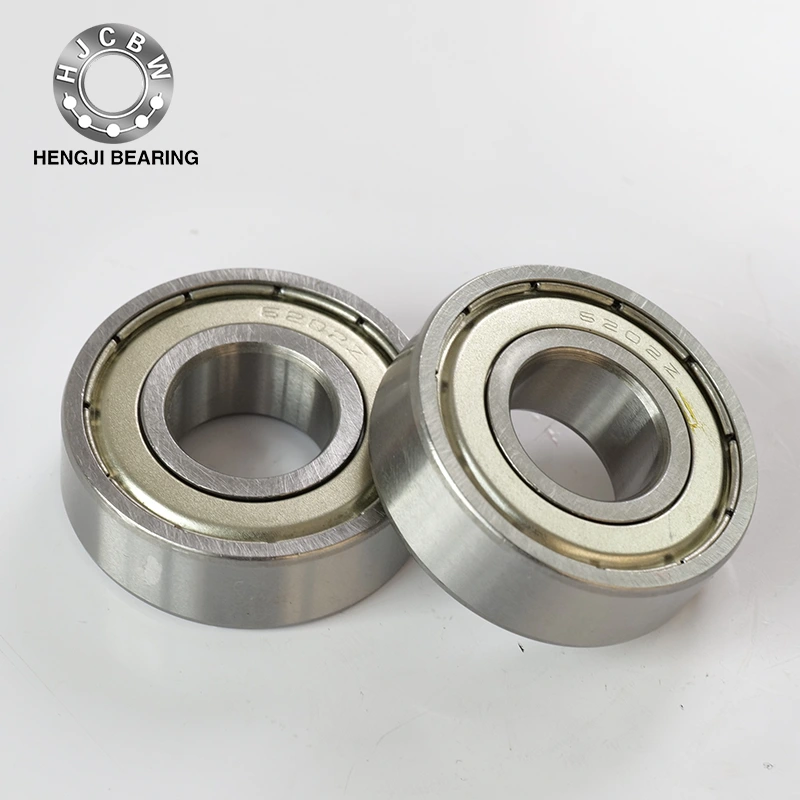

Gilūs griovelio rutuliniai guoliai

Savybės:Gilūs griovelio rutuliniai guoliaiyra reprezentatyvūs riedėjimo guoliai, turintys platų naudojimo būdą. Jie gali atlaikyti radialines apkrovas ir dvikryptis ašines apkrovas ir yra tinkami pritaikymui, kuriam reikalingas mažas triukšmas, greitaeigis sukimasis ir maža vibracija. Užklijuoti guoliai su plieniniais dulkių dangteliais arba guminiais sandarikliais užpildytos tinkamu tepalu. Guolius su išoriniais žiedais sulaikomais žiedais ar flanšais lengva rengti ašis ir montuojami korpuse. Didelės apkrovos guolių matmenys yra tokie patys kaip ir standartinių guolių, tačiau ant vidinių ir išorinių žiedų yra užpildymo griovelis, o tai padidina rutulių skaičių ir vardinę apkrovą.

Daugiausia taikomi narvai: plieniniai štampavimo narvai (bangos forma, karūnos formos ... vienos eilutės; S formos ... dviguba eilutė), vario lydinio ar fenolio dervos supjaustytų narvų, sintetinės dervos suformuotos narveliai.

Pagrindiniai naudojimo būdai: Automobiliai: galiniai ratai, transmisijos ir elektrinių prietaisų komponentai.

Elektrinis: bendrosios paskirties varikliai, buitiniai prietaisai.

Kiti: instrumentai, vidaus degimo varikliai, statybos mašinos, geležinkelio transporto priemonės, pakrovimo ir iškrovimo mašinos, žemės ūkio mašinos, įvairios pramoninės mašinos.

Kampiniai kontaktiniai rutuliniai guoliai

Funkcijos: tarp žiedo ir rutulio yra kontaktinis kampas. Standartiniai kontaktiniai kampai yra 15 °, 30 ° ir 40 °. Kuo mažesnis kontaktinis kampas, tuo palankesnis su greitaeigiu sukimu. Kuo didesnis kontaktinis kampas, tuo didesnė ašinė apkrovos talpa. Vienos eilės guoliai gali atlaikyti radialines apkrovas ir vienkrypčias ašines apkrovas. DB derinys, DF derinys ir dvigubos eilės guoliai gali atlaikyti radialines apkrovas ir dvikryptis ašines apkrovas. DT derinys yra tinkamas atvejams, kai vienkryptis ašinė apkrova yra didelė, o vieno guolio vardinės apkrovos yra nepakankamos. Greitaeigių ACH tipo guoliai turi mažą rutulio skersmenį ir daugybę rutulių. Jie dažniausiai naudojami staklių verpstelyje. Kampiniai kontaktiniai rutuliniai guoliai yra tinkami greitaeigiai ir didelio tikslumo sukimosi metu. Struktūra yra ta, kad du vienos eilės kampiniai kontaktiniai rutuliniai guoliai, sujungti ant nugaros, dalijasi vidiniais ir išoriniais žiedais, kurie gali atlaikyti radialines apkrovas ir dvikryptis ašines apkrovas. Taip pat yra sandarių tipų, neįpildžius griovelių guolių.

Daugiausia taikomi narvai: plieno plokštelių štampavimo narveliai (dubenėlio formos ... vienos eilės; S formos, vainiko formos ... dviguba eilutė), vario lydinio ar fenolio dervos supjaustytos narveliai, sintetinės dervos suformuoti narvai.

Pagrindiniai naudojimo būdai: Viena eilutė: staklių verpstės, aukšto dažnio varikliai, dujų turbinos, išcentriniai separatoriai, maži automobilio priekiniai ratai, diferencialiniai krumpliaračiai.

Dviguba eilutė: alyvos siurbliai, šaknų pūstuvai, oro kompresoriai, įvairios transmisijos, degalų įpurškimo siurbliai, spausdinimo mašinos.

Traukos rutuliniai guoliai

Funkcijos: Jį sudaro skalbimo formos lenktynių tako žiedas su lenktynių taku, rutuliu ir narvelio komplektu. Lenktynių tako žiedas, atitinkantis veleną, vadinamas veleno žiedu, o korpusas atitinkantis lenktynių tako žiedą vadinamas sėdynės žiedu. Kviečiamosioms guoliams vidurinis žiedas suderinamas su velenu. Vienpusis guolis gali atlaikyti vienpuses ašines apkrovas, o dvipusis guolis gali atlaikyti dvipusį ašinės apkrovos (nė viena iš jų negali atlaikyti radialinių apkrovų).

Daugiausia taikomi narvai: plieno plokštelių štampavimo narvai, vario lydinio ar fenolio dervos supjaustyti narvai, sintetinė dervos suformuoti narvai.

Pagrindiniai naudojimo būdai: automobilių vairo kaiščiai, staklių verpstės.
